そろそろオルタネーターの小型化を実行しようかと思います。

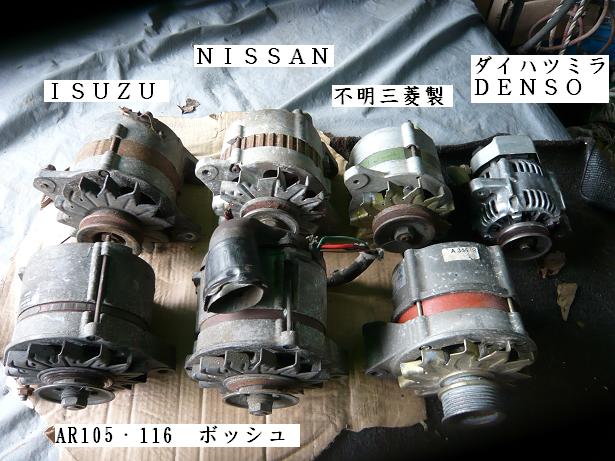

何気なく手持ちのオルタネーターを並べてみました。
上段の右三つと下段の一番右が多分レギュレーター機能のあるタイプです
今回使うのは定番「ミラオルタ！」

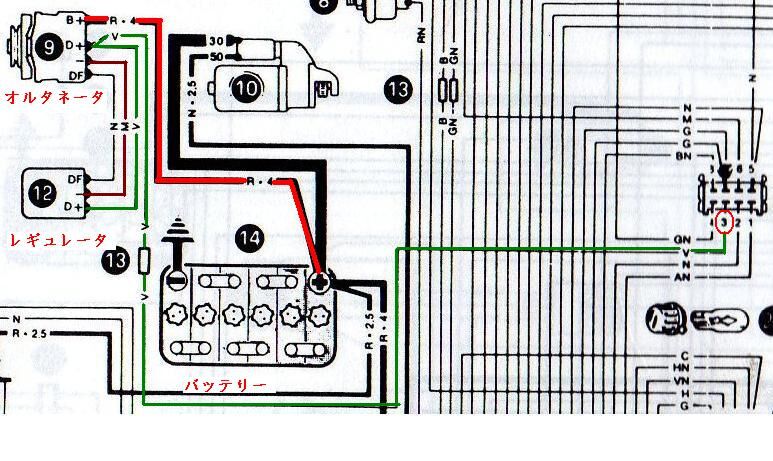

先ずは配線図のチェックをしておきます。
レギュレーター回りは三本の配線毎不要となります。

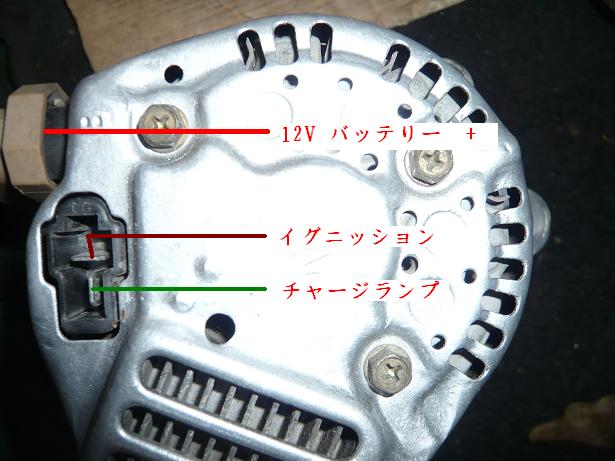

オルタ側の配線は、赤の「Ｂ」端子は同様にバッテりー＋へ
「ＩＧ」端子はそのままイグニッションＯＮで12Ｖの流れる線へ接続・・出来れば茶色で
のこりはおそらく「Ｌ」端子でチャージランプへ・・・緑で配線予定
これがあっていれば次は取り付け作業です。
支点となる下側はそれ程ズレはなさそうですが、調整点の上側は旋盤でスペーサーを削りだす予定です
