ドアミラー側の配線の接続をどうしようかと悩んでいました。

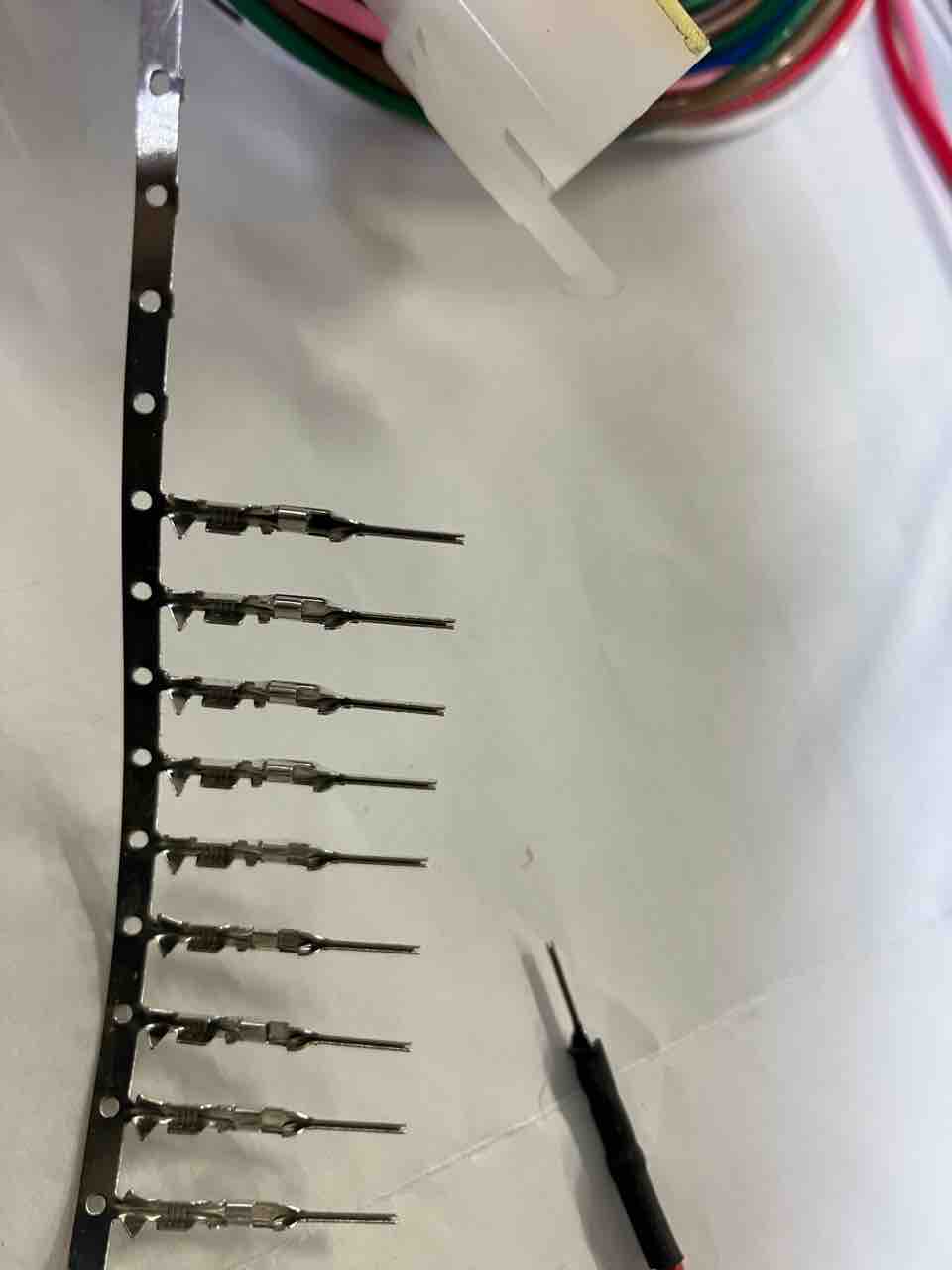

こちらもヒンジ君がTEMUで取り寄せてくれたQIコネクター　2.54mmピッチ用のオス端子を使いました。


コレをもともとついているカプラーのまず男子に一本ずつ差し込んで見ようと思います。

摂食しないように皮脂チューブでしっかり絶縁

スイッチからは7本ずつがミラーへ行きます。
ミラーの格納・復帰や、上下左右とモーター電源になります。
それとは別にアース、ヒーター、ウィンカーの３本がスイッチへは行かずに配線されます。

スイッチ側のACCとイルミを延長します。
線色は、
カロッツェリアの場合

アクセサリー電源は赤
イルミネーションは橙

で延長しました。

さらにミラーからの
アース
ヒーター入力
ウィンカー入力
の線３本を別に作っておきます。

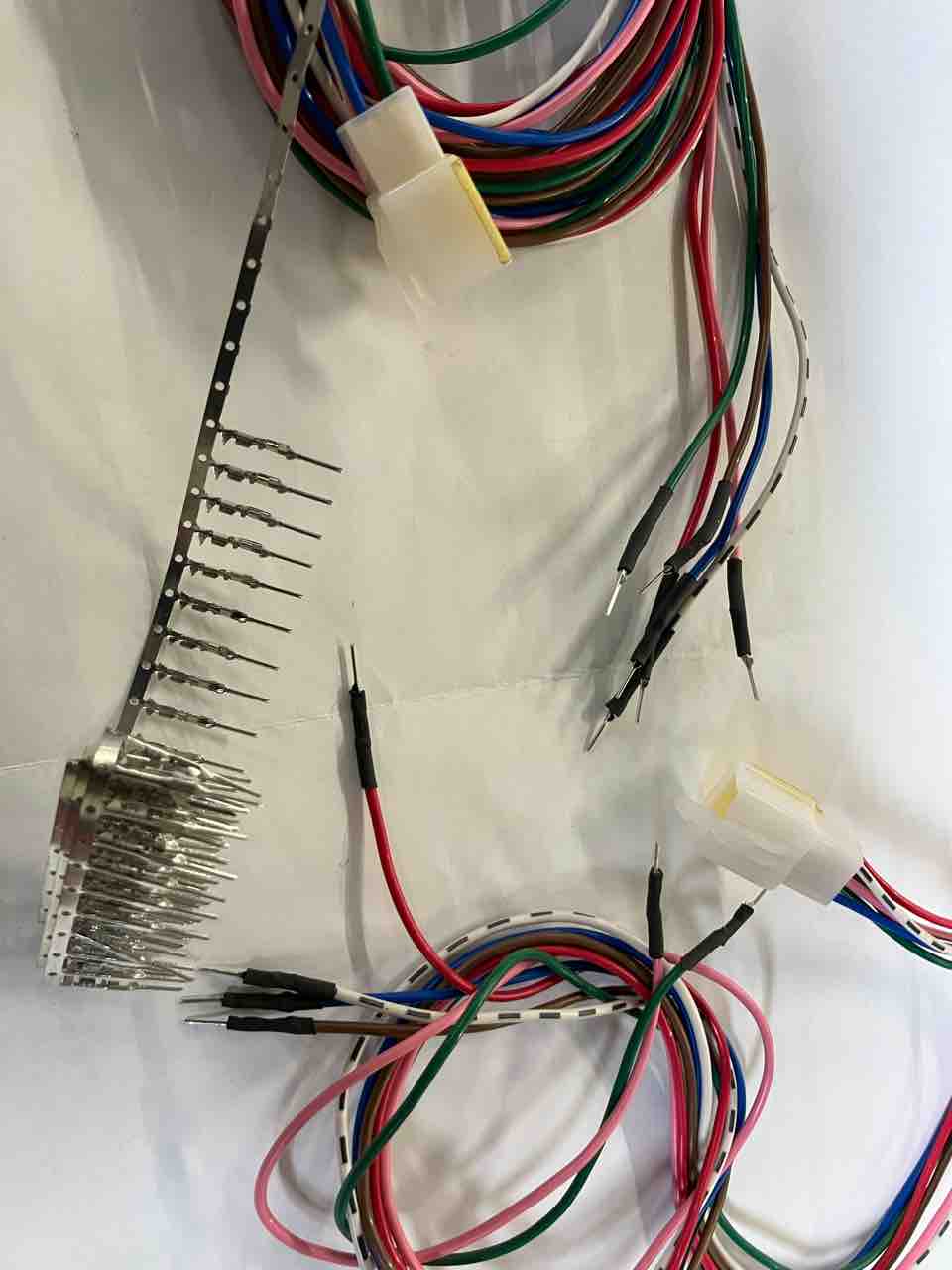

配線が大体完成しました。
